ATS 3pha 125A-4P

Thương hiệu: | Tình trạng: Còn hàng

Liên hệ

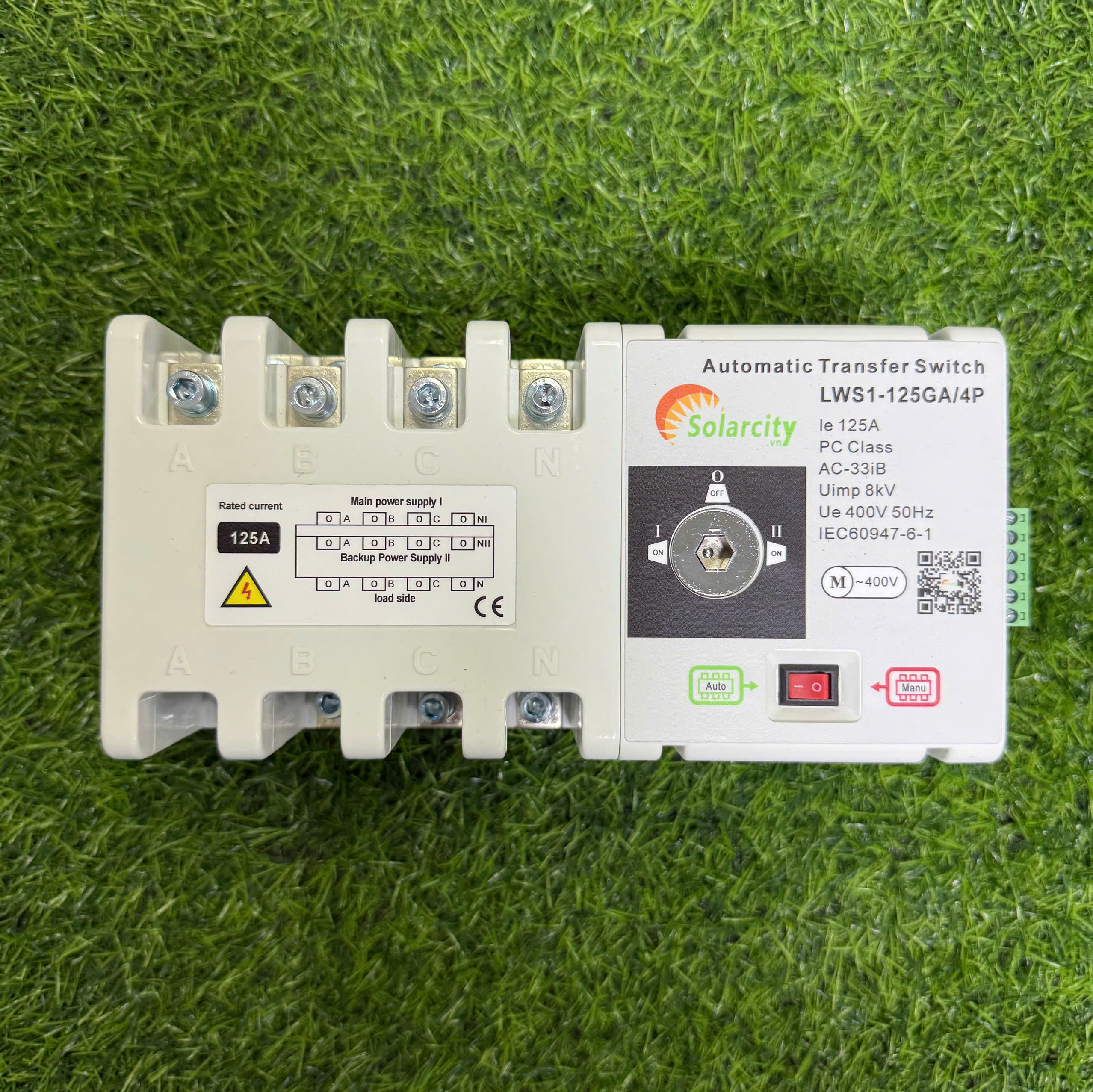

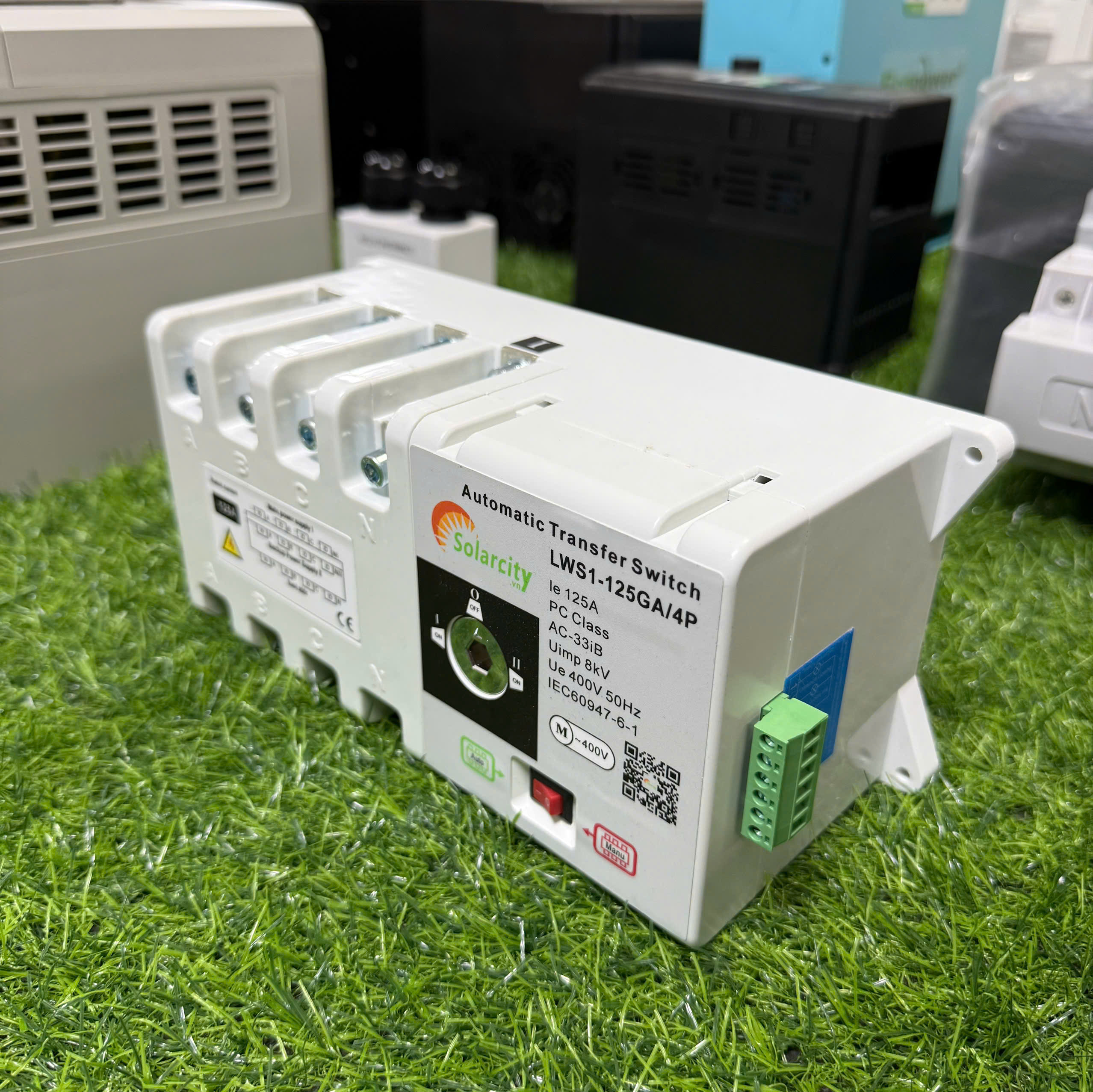

Solarcity LWS1-125GA/4P (125A) là bộ chuyển nguồn tự động kép (ATS) 3 pha cao cấp cấp PC Class, giúp tự động chuyển đổi điện mượt mà giữa điện lưới 3 pha và nguồn dự phòng như Inverter mặt trời Hybrid hay máy phát điện. Tải trọng lớn lên đến 125A, thiết kế 4 cực (A, B, C, N) cùng khả năng chịu xung 8kV và chọn chế độ Auto/Manu linh hoạt giúp hệ thống điện gia đình, toà nhà hay xưởng sản xuất luôn vận hành liên tục 24/7 và đạt tiêu chuẩn an toàn quốc tế IEC 60947-6-1, CE.

THÔNG TIN SẢN PHẨM
Hướng dẫn mua hàng

BỘ CHUYỂN NGUỒN TỰ ĐỘNG ATS 3 PHA

Solarcity LWS1-125GA/4P (125A)

Giải pháp chuyển mạch nguồn điện tự động 3 pha công suất lớn — Đảm bảo nguồn điện liên tục 24/7 cho hệ thống Điện mặt trời Hybrid, Máy phát điện, Toà nhà và Xưởng sản xuất.

Mô tả sản phẩm:
Solarcity LWS1-125GA/4P 125A là bộ chuyển nguồn tự động (Automatic Transfer Switch) 3 pha cao cấp loại PC Class. Thiết bị giúp tự động chuyển đổi nguồn điện giữa Nguồn ưu tiên I (Main Power Supply I) và Nguồn dự phòng II (Backup Power Supply II - Inverter/Máy phát) khi xảy ra sự cố điện và tự động khôi phục khi điện lưới ổn định, giúp hệ thống vận hành liên tục không gián đoạn.

Dòng định mức (Ie)

125A

Điện áp định mức (Ue)

AC 400V

Số Cực / Cấp SD

4P / AC-33iB

Đặc điểm & Ưu điểm nổi bật

Dòng chịu tải 125A - 3 Pha (4P): Thiết kế 4 cực (A, B, C, N) chịu tải mạnh mẽ, phù hợp cho hệ thống điện 3 pha công nghiệp, biệt thự lớn và xưởng sản xuất.
Cấp thiết bị PC Class: Khả năng đóng cắt độ bền cao, không tích hợp bộ nhả nhiệt/từ bên trong giúp tăng độ tin cậy và tuổi thọ chuyển mạch.
Chịu xung điện áp Uimp 8kV: An toàn tuyệt đối trước các nguy cơ biến động điện áp mạnh hoặc áp cao đột ngột từ lưới điện.
Cơ chế đóng cắt 3 vị trí (I - O - II): Cho phép ngắt hoàn toàn cả 2 nguồn điện ở vị trí O (OFF) khi cần bảo trì an toàn hệ thống.
Chế độ linh hoạt Auto / Manu: Tích hợp công tắc gạt chuyển đổi giữa chế độ điều khiển Tự động (Auto) và Thủ công bằng tay (Manu).
Chứng nhận tiêu chuẩn quốc tế: Đạt chuẩn quốc tế IEC 60947-6-1 và chứng nhận an toàn Châu Âu CE.

Thông số kỹ thuật chi tiết

1. THÔNG TIN CHUNG (GENERAL INFO)
Thương hiệu (Brand)	Solarcity
Mã sản phẩm (Model)	LWS1-125GA/4P
Loại thiết bị (Type)	Bộ chuyển nguồn tự động ATS 3 Pha
Cấp thiết bị (Class)	PC Class
2. THÔNG SỐ ĐIỆN (ELECTRICAL RATINGS)
Số cực (Number of Poles)	4P (3 Pha + N: A, B, C, N)
Dòng điện định mức ($I_e$)	125A
Điện áp làm việc định mức ($U_e$)	AC 400V - 50Hz
Điện áp điều khiển động cơ	~400V
Điện áp chịu xung định mức ($U_{imp}$)	8kV
3. TIÊU CHUẨN & PHÂN LOẠI
Cấp sử dụng (Utilization Category)	AC-33iB
Tiêu chuẩn kỹ thuật (Standards)	IEC 60947-6-1 / CE

Hướng dẫn & Khuyến nghị lắp đặt

Sơ đồ đấu nối: Đấu đúng các pha A, B, C và dây trung tính N cho Nguồn chính (Main power supply I) và Nguồn dự phòng (Backup power supply II) theo đúng ký hiệu trên thiết bị.

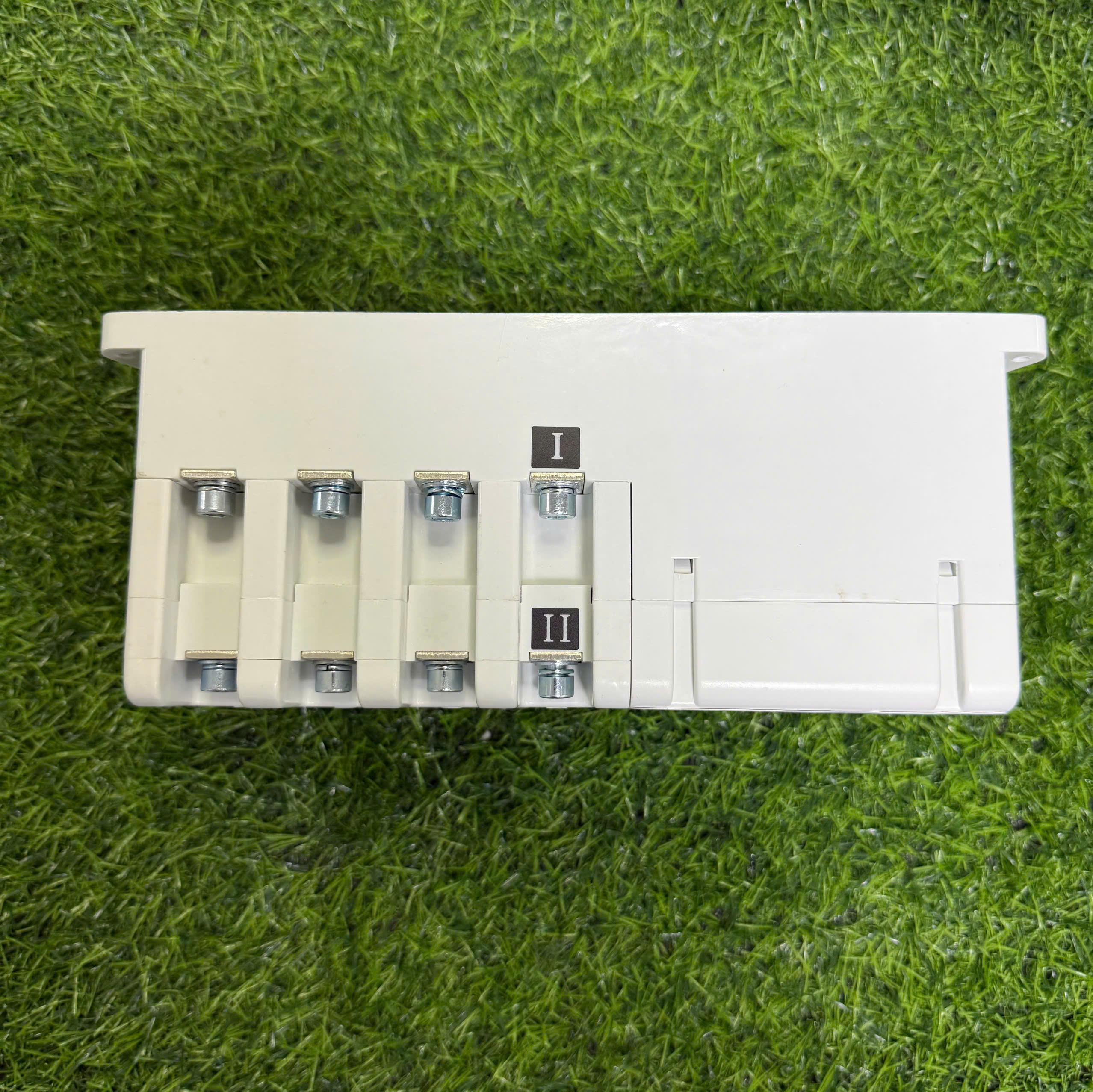

Đấu nối tải (Load side): Các cọc phía dưới là đầu ra tải tiêu thụ. Vui lòng sử dụng cờ-lê/lục giác siết chặt các bulong kết nối để tránh phát nhiệt do mô-vê ở dòng tải 125A.
Bảo trì an toàn: Khi cần kiểm tra hoặc sửa chữa điện tải, gạt công tắc điều khiển sang chế độ Manu và xoay tay gạt về vị trí O (OFF) để cách ly hoàn toàn cả 2 nguồn điện.

Sản phẩm chính hãng Solarcity — Đạt tiêu chuẩn kỹ thuật quốc tế IEC 60947-6-1 và chứng nhận an toàn Châu Âu CE.
